Prefabrykacja Rozdzielnic

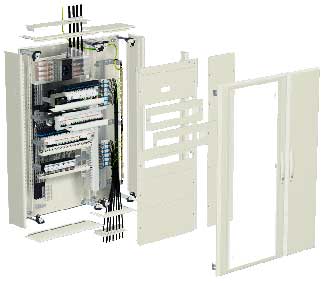

Rozdzielnice elektryczne do 630A

W zakres zastosowań wchodzą rozdzielnice Prisma G, które mogą być używane do budowy rozdzielnic głównych, oddziałowych i końcowych na prądy do 630A. Stosowane są one w obiektach handlowych i przemysłowych. W zależności od rozmiaru rozdzielnicy i miejsca instalowania rozróżniamy trzy rodzaje obudów, w których występują tego samego typu elementy do montażu, prowadzenia przewodów, dystrybucji prądu. Materiał obudów tworzą blachy stalowe z zabezpieczeniem antykorozyjnym. Blachy te są malowane głównie w kolorze beżowym Prisma. Wszystkie elementy z tworzywa sztucznego (np. izolatory wsporcze szyn) są wykonane z materiału samogasnącego.
Obudowy mają następujące parametry elektryczne:

  • znamionowe napięcie izolacji szyn głównych: 1000V;
  • prąd znamionowy: do 630A;
  • prąd zwarciowy szczytowy: 53kA;
  • prąd zwarciowy krótkotrwały: 25kA;
  • częstotliwość: 50Hz.


    Prisma G

    Prisma G




    Prisma G



    Prisma GK

    Prisma GK



Rozdzielnice elektryczne do 3200A

Stosowane są tutaj rozdzielnie w systemie funkcjonalnym Prisma P, wykorzystywane głównie do budowy rozdzielnic głównych i podrozdzielnic dla przemysłu i obiektów handlowych (opcjonalnie buduje się rozdzielnie na prąd 4 000A). Materiał obudów Prisma P podobnie jak Prisma G tworzą blachy stalowe z zabezpieczeniem antykorozyjnym, a dla Prismy PH wykonane są z fosfatyzowanej stali (grubości 1,5 mm). Kolor obudowy i materiał tworzyw sztucznych taki sam jak dla Prismy G.
Podstawowe parametry elektryczne:

  • znamionowe napięcie izolacji szyn głównych: 1000V;
  • prąd znamionowy ciągły: 3200A;
  • prąd zwarciowy szczytowy: 187kA;
  • prąd zwarciowy krótkotrwały: 85kA;
  • częstotliwość: 50Hz.



  • Prisma P

    Prisma P



    Prisma P



W przedstawionych powyżej obudowach stosujemy głównie aparaturę firmy Merlin Gerin jak również Telemecanique:

  • aparatura modułowa Multi 9 (montaż na szynie DIN 35 mm, wyłączniki nadmiarowo- prądowe, różnicowo- prądowe, liczniki energii, czasu, styczniki, lampki, przyciski, przełączniki itp.);
  • rozłączniki INTERPACT INS, INV, FUPACT ISFT, ISFL (rozłączniki bezpiecznikowe);
  • wyłączniki COMPACT NS, NSA (80-1600A);
  • wyłączniki MASTERPACT NT i NW (630-1 600A i 800-3 200A).


W miarę potrzeb, wymogów klienta oraz posiadanych stanów magazynowych stosujemy aparaturę i obudowy innych firm, takich jak:

  • Sarel (Spacial, Thalassa), Himel (OLN, CRN, PLM itp.)
    - automatyka, teletechnika, wentylacja, zestawy gniazd itp;
  • ABB;
  • Legrand - Fael (rozdzielnice WXL, RWN, S, RNN, RN55, NXL, XL, XL-A i inne;
  • Schrack Energietechnik;
  • Emiter, Incobex (złącza kablowe itp.);
  • Sabaj (skrzynki p. poż., skrzynki licznikowe itp.);
  • Gewiss (skrzynki p. poż., zestawy remontowe itp.);


Na bazie powyżej podanych obudów wchodzących w zakres naszych zastosowań produkujemy:

  • Sarel (Spacial, Thalassa), Himel (OLN, CRN, PLM itp.)
    - automatyka, teletechnika, wentylacja, zestawy gniazd itp;
  • ABB;
  • rozdzielnie siłowe / baterie kondensatorów;
  • złącza kablowe, pomiarowo- kablowe / tablice licznikowe;
  • rozdzielnie automatyki i wentylacji;
  • rozdzielnie teletechniczne;
  • zestawy gniazd wtykowych;
  • zestawy sygnalizacji awarii;
  • tablice sterowania oświetleniem;
  • centralki wpustów dachowych;
  • skrzynki wyłączenia p. poż.;
  • stanowiska laboratoryjne.
